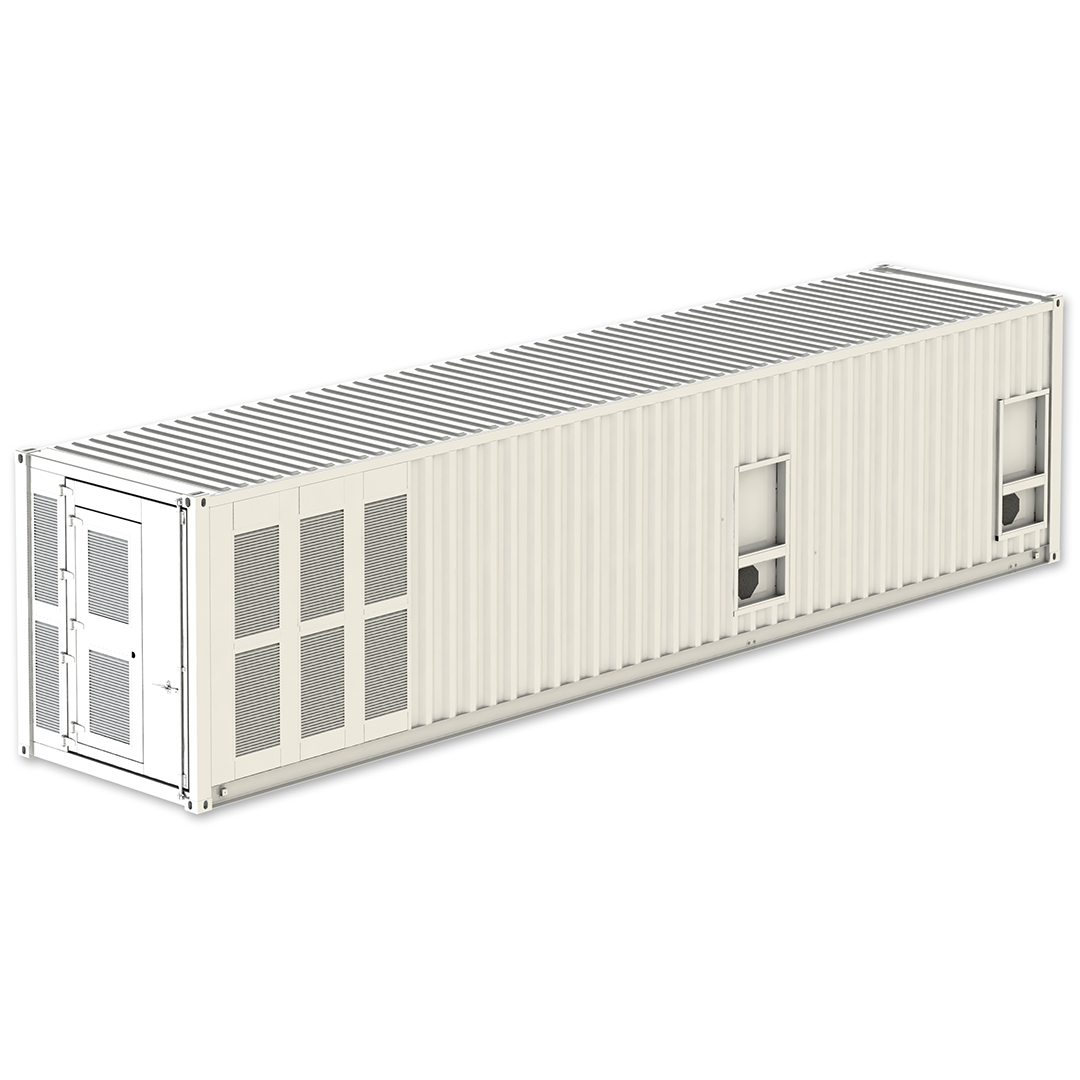

PRAMAC Batteriespeicher-Container

Haben Sie Fragen?
Unser technischer Berater Stefan Hartner hilft gerne weiter. Kostenlose Beratung unter +43(0)720779500 oder schreiben Sie eine E-Mail
Die Bedeutung industrieller Batteriespeicher für die Energiewende ist von zentraler Bedeutung. Sie stellen einen entscheidenden Baustein für eine nachhaltige und zuverlässige Energieversorgung dar. Unsere Lösungen im Bereich industrieller Batteriespeicher unterstützen Betreiber dabei, ihren Eigenverbrauch zu steigern und ihre Energiekosten zu optimieren. Auf diese Weise tragen wir dazu bei, eine umweltfreundlichere Energieversorgung zu gewährleisten.
- Vorinstallierte Batteriecontainer Komplett-Lösung – Kapazität bis in den MWh-Bereich
- Eigene Leistungs- und Steuerungselektronik – Perfekt abgestimmt mit höchster Effizienz
- Aktuellste Zell-Technologie – Höchste Qualität, Langlebigkeit und Sicherheit
- Modular skalierbar – Stapelbare Container
- Gewerbe- und Industrieanlagen – Peak Shaving, Time of Use, Eigenverbrauchsoptimierung
- Pufferspeicher für EV-Schnellladung – Erhöhung der nutzbaren Leistung
- Regelleistung – Ausgleich von Netzschwankungen
- Quartierspeicher oder Neubausiedlung – Entlastung des Transformators
TECHNISCHE DATEN | BSC 352/436/10 ZC351T1D000 | BSC 352/474/20 ZD351T2D000 | BSC 704/948/20 ZD701T2H000 | BSC 264/1066/20 ZD261T2I000 | BSC 1408/1896/40 ZE142T2P000 | BSC 528/2133/40 ZE521T2R000 | BSC 792/2133/40 ZE791T2R000 |
Batteriedaten | |||||||
Bruttokapazität (kWh) | 436 | 474 | 948 | 1066 | 1896 | 2133 | 2133 |
Nennkapazität (kWh) (90% DoD) | 392 | 427 | 853 | 959 | 1706 | 1920 | |
Nennleistung (kVA) | 352 | 704 | 264 | 1408 | 528 | 792 | |
Max. C-Rate | 1C | ||||||
Zelltyp | Li-Ion (LFP) Pouch | ||||||
Zyklen @ 90% DoD | 65% SoH | 0,5C/0,5C | 7300 | ||||||

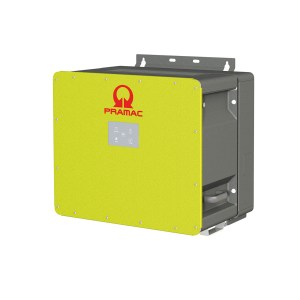

PBI 88K-PC | |||||||
Nennleistung (kW) | 88 | ||||||
Nennspannung (Vac) | 380 / 400 / 415 | ||||||
Max. AC-Strom (A) | 128 | ||||||
AC Netzanschluss | 3P, PE / TT, TN-C, TN-S | ||||||
Nennfrequenz (Hz) | 50 | ||||||
THDi (%) | < 3 | ||||||
AC Leistungsfaktor / Bereich | 1 / 0,3i … 0,3c | ||||||
Max. Wirkungsgrad (%) | 98,6 | ||||||
Topologie | trafolos | ||||||
Sicherheits Einrichtungen Containersystem | |||||||
Aktive Einrichtungen | Permanente Überwachung der Batteriezellen | ||||||
Temperatursensor | |||||||
Rauchmelder | |||||||
Abluftgebläse | |||||||
Löscheinrichtung mit Novec 1230 Perfluor | |||||||
Passive Einrichtungen | Überdruckklappe |
ALLGEMEINE DATEN | BSC 352/436/10 ZC351T1D000 | BSC 352/474/20 ZD351T2D000 | BSC 704/948/20 ZD701T2H000 | BSC 264/1066/20 ZD261T2I000 | BSC 1408/1896/40 ZE142T2P000 | BSC 528/2133/40 ZE521T2R000 | BSC 792/2133/40 ZE791T2R000 |
Gewicht Container bestückt (kg) | 8900 | 11000 | 17800 | 18700 | 33600 | 35500 | 37000 |
Arbeitstemperaturbereich (°C) | -20 bis +50 | ||||||
Luftfeuchtigkeit (%, RH) | 5-95, nicht kondensierend | ||||||
Kühl-/Heizkonzept Batterieseite | Aktive Kühlung und Heizung (Luft) | ||||||
Kühl-/Heizkonzept Wechselrichterseite | Aktive Belüftung | ||||||
Max. zulässige Aufstellhöhe (m) | 2000 | ||||||
Isolierung/Dämmung | Steinwolle, 100mm an Decke und Boden | ||||||
Türen | Front und Rückseitiger Zugang, Mittelgang flach begehbar | ||||||
Gewicht Batteriemodul (kg) | 48 | ||||||
Schutzklasse | IP65 (Batterieseite) / IP54 (Inverterseite) | ||||||
Schnittstellen | RJ45 (Ethernet) | ||||||
Garantie | 10 Jahre Produktgarantie / 10 Jahre Leistungsgarantie |
TECHNISCHE DATEN ENERGYMANAGEMENT | Pramac Smart Energy Controller (P-SEC) ZY000A00007 | PSEC-DMMM | |
Spannungsversorgung (Vdc) | • 10-24 • USV für kontrolliertes Herunterfahren und Wiederherstellen | |
Leistungsaufnahme (W) | 15, Spitze 25 | |
CPU | Cortex-A72 | Quad Core 1.5 GHz | 8 GB RAM | 32 GB eMMC | |
USB | V 2.0 Micro-USB AB (OTG-Flash-Port) | |
Anschlüsse | LAN | V 2.0 USB-A (Host Port) |
IoT | 2× RJ45 mit 10/100 Mhz Dedizierte MAC-Adressen für OT/IT-Nutzung | |
Arbeitstemperaturbereich (°C) | -25 bis +60 | |
Luftfeuchtigkeit (%, RH) | 5-95, nicht kondensierend | |
Spezifikationen | RTC | Gepufferte Systemzeit (Puffer über austauschbare Batterie – 3 Jahre) |
LED | Netz-LED – grün | Status-LED – mehrfarbig | Aktivitäts-LED (8×) – mehrfarbig | |
Bedienung | Reset-Taste | Interaktions-Taste | |
Allgemein | Trusted Platform Module (TPM 2.0) | I2C Temperatursensor | SD-Card Reader | Buskoppler für weitere Buslink Module | |
Gehäuse | DIN Rail Gehäuse | 6TE mit niedriger Bauhöhe | |
Basis Funktionen | • Eigenverbrauchsoptimierung • Lastspitzenkappung • Zeitbasiertes Laden/Entladen | |
Erweiterte Funktionen | • Einfache Verwaltung von Ladestationen • Lastmanagement und Priorisierung für Ladepunkte • Einbindung von EZA-Regler |
Zertifikate / Zulassungen | |
Sicherheit Batterie | CE / UN 3536 / IEC 62619 / IEC 63056 / UL 1973 / UL 9540A / VDE 2510-50 |
Sicherheit Batteriewechselrichter | IEC 62109-1, IEC 62109-2, IEC 62116, IEC 61727, IEC 62477-1, IEC 61439-1, IEC 61439-2, ETSI EN 300 328 V.2.1.1 |
EU-Richtlinien | 2014/30/EU, 2014/35/EU, 2014/53/EU, 2011/65/EU |
EMV | EN 61000-6-2, EN 61000-6-4, EN 61000-3-12, EN 61000-3-11 |
Netzanschlussbedingungen | VDE AR-N 4110:2018, TOR Erzeuger Typ B, UTE C15-712-1 VFR 2019, G99, EN 50549-1/-2 |
