Abwasserpumpen

Was ist eine Abwasser-Tauchpumpe?

Eine Abwasser-Tauchpumpe ist eine Spezialpumpe, die – wie der Name sagt – direkt in das zu fördernde Medium eingetaucht wird (im Gegensatz zur "Saugpumpe", die trocken aufgestellt wird).

Sie wird in Gewerbe, Industrie und Haushalten eingesetzt, um stark verschmutztes Wasser (Abwasser) zuverlässig abzupumpen.

Was zeichnet eine Abwasser-Tauchpumpe aus?

Eine Abwasserpumpe (auch Fäkalienpumpe genannt) ist eine Spezialpumpe, die für die Förderung von Rohabwasser konzipiert ist.

Ihre Hauptaufgabe ist es, weiche, langfaserige Feststoffe (wie Fäkalien, Hygieneartikel, Tücher) zu bewältigen, ohne zu verstopfen (zu verzopfen). Dies wird meist durch zwei Technologien erreicht:

1. Pumpen mit Schneidwerk (Cutter): Ein integriertes Schneidsystem zerkleinert die Feststoffe aktiv, bevor sie ins Laufrad gelangen.

2. Pumpen mit Vortex-Laufrad: Ein zurückgesetztes Laufrad erzeugt einen Wirbel, der das Medium durch die Pumpe zieht, ohne dass die Feststoffe das Laufrad stark berühren.

Sind eine Abwasser-Tauchpumpe und eine Abwasserpumpe nicht identisch?

Der Unterschied zwischen den beiden liegt darin, dass die Abwasser-Tauchpumpe vollständig ins Abwasser eingetaucht wird, während die Abwasserpumpe lediglich den Saugschlauch ins Abwasser eintaucht.

Abwasserpumpe im Einsatz                                                                            Abwasser-Tauchpumpe im Einsatz

Abwasser-Tauchpumpen eignen sich ideal zur Förderung von Abwasser aus Kellern, Gruben und anderen wasserdichten Bereichen. Im Gegensatz zu Abwasserpumpen sind sie robuster und leistungsfähiger, da sie nicht durch Verunreinigungen im Abwasser beschädigt werden können.

Abwasserpumpen sind hingegen ideal für die Förderung von Abwasser aus wasserundichten Bereichen. Sie sind in der Regel einfacher zu installieren und zu warten als Abwasser-Tauchpumpen.

Die wichtigsten Unterschiede einer Abwasser-Tauchpumpe zur Abwasserpumpe in Tabellenform.

Was ist der Unterschied zwischen Abwasser und Schmutzwasser?

Im alltäglichen Sprachgebrauch werden die Begriffe oft synonym verwendet, jedoch gibt es eine klare Definition: Abwasser ist Wasser, das durch menschliche Aktivitäten verschmutzt wird und eine Vielzahl von Schadstoffen (Bakterien, Viren, Chemikalien und organische Stoffe) enthält.

Schmutzwasser hingegen ist ein Gemisch aus Abwasser, das aus verschiedenen Quellen stammt. Schmutzwasser wird in Kläranlagen behandelt. Dort werden Schadstoffe entfernt, damit es wieder in die Umwelt abgegeben werden kann.

1. Abwasser (Fäkalienwasser / Schwarzwasser)

• Definition: Wasser, das weiche, langfaserige Feststoffe enthält.

• Herkunft: Hauptsächlich aus Toiletten (Fäkalien, Hygieneartikel, Tücher).

• Das Problem: Verzopfung. Die Fasern wickeln sich um das Laufrad und blockieren die Pumpe.

• Die richtige Pumpe: Eine Abwasserpumpe mit Schneidwerk (Cutter) oder Vortex-Laufrad (Freistromrad).

2. Schmutzwasser (Drainagewasser / Grauwasser)

• Definition: Wasser, das harte, abrasive Partikel enthält.

• Herkunft: Kellerentwässerung (Schlamm, Erde), Baustellen (Sand, Schlamm), Teiche oder fäkalienfreies Wasser aus Duschen/Waschmaschinen (Grauwasser).

• Das Problem: Verschleiß (Abrasion) durch Sand oder Verstopfung durch zu große, harte Partikel.

• Die richtige Pumpe: Eine Schmutzwasserpumpe mit großem Korndurchgang (Feststoffdurchlass) und verschleißfesten Materialien (z.B. Gusseisen).

Wo entsteht Abwasser und Schmutzwasser?

• Haushalte: Hier entstehen beide Typen: Abwasser (fäkalienhaltig) aus der Toilette sowie Schmutzwasser (fäkalienfrei, auch Grauwasser genannt) aus Küchen, Bädern (Dusche/Wanne) und Waschküchen.

• Gewerbebetriebe: Betriebe wie Gastronomie oder Metzgereien produzieren oft stark fetthaltiges Abwasser, das ein Schneidwerk erfordert.

• Industrie & Bau: Hier fällt oft abrasives Schmutzwasser (mit Sand, Schlamm, Partikeln) oder chemisch belastetes Prozessabwasser an, das robuste Schmutzwasser- oder Industriepumpen benötigt.

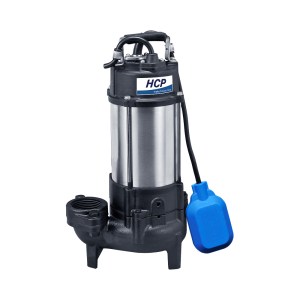

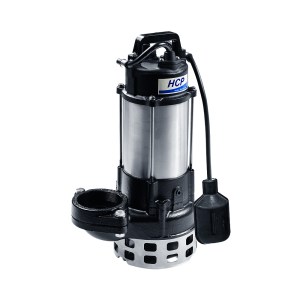

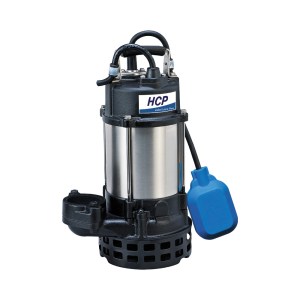

HCP-Tauchpumpe Easy-Mix: bestehend aus Schwimmschalter und Auslassöffnung. Im unteren Bereich befindet sich der Schmutzfänger.

Einsatzgebiete von Abwasser-Tauchpumpen (Fäkalienpumpen)

Eine Abwasser-Tauchpumpe ist ein Spezialist für Medien, die Standardpumpen sofort verstopfen würden. Ihr Einsatzgebiet ist überall dort, wo weiche Feststoffe oder langfaserige Substanzen (wie Fäkalien, Tücher oder Hygieneartikel) gefördert werden müssen.

WICHTIGE ABGRENZUNG: Eine Abwasserpumpe ist NICHT für Kellerentwässerung (Grundwasser), Sand, Kies oder Schlamm (Gewässerreinigung) ausgelegt. Dies sind Aufgaben für eine Schmutzwasserpumpe.

Typische Anwendungsfälle für Abwasserpumpen:

• 1. Fäkalien-Förderung im Haushalt (Hebeanlagen) Der häufigste Einsatz. Überall dort, wo Toiletten, Duschen oder Waschräume unterhalb der Kanal-Rückstauebene (z.B. im Keller) liegen. Die Abwasserpumpe (oft mit Schneidwerk) zerkleinert Fäkalien sowie Toilettenpapier und pumpt sie zuverlässig in den höherliegenden Kanal.

• 2. Entleerung von Gruben & Sammelschächten Zum Abpumpen von Rohabwasser oder Gülle aus Sickergruben, Klärgruben, Pumpenschächten oder Sammelbehältern in der Landwirtschaft oder bei Mehrfamilienhäusern.

• 3. Gewerbe & Industrie (mit organischen Stoffen) In Betrieben wie Gastronomie, Metzgereien oder Wäschereien, wo fetthaltiges oder mit weichen, organischen Feststoffen (z.B. Speisereste) oder Fasern (z.B. aus Wäschereien) belastetes Prozessabwasser anfällt.

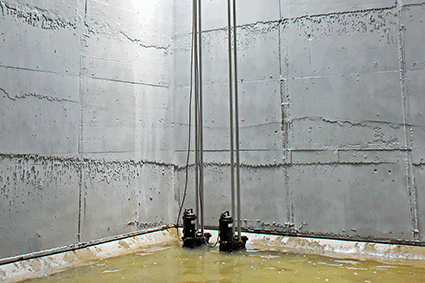

Tauchpumpe im Einsatz

Laufrad-Varianten

Die Entwicklung optimaler Laufräder wird von verschiedenen Kriterien beeinflusst. Einerseits muss die Pumpe Fremdkörper problemlos fördern können, ohne das Innenleben zu beschädigen. Andererseits müssen ein bestimmtes Fördervolumen (m³/Stunde) und eine bestimmte Förderhöhe erreicht werden.

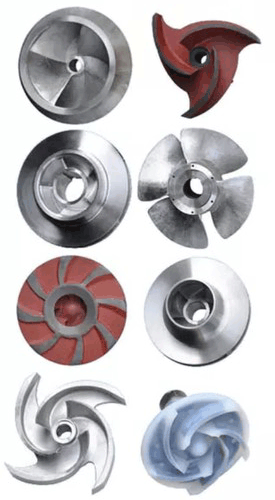

Verschiedene Laufrad-Varianten

Bauform des Laufrades

Es gibt geschlossene, halboffene und offene Formen von Laufrädern. Weitere Varianten haben auch Formen mit und ohne einer Deck- und Tragscheibe.

Die Bedeutung von Durchmesser, Flügelform und Durchlass für die Fördermenge und den Druck.

Ein größerer Durchmesser des Laufrads führt zu höherer Geschwindigkeit und somit zu höherem Druck. Die Form der Flügel beeinflusst sowohl den maximalen Druck als auch die Effizienz.

Ein größerer Durchlass des Laufrads führt zu einer höheren Fördermenge. Um die gewünschten Fördermengen zu erreichen, ist es wichtig, dass sowohl die Breite der Flügel als auch die Anschlüsse stimmen. Dabei hat der Sauganschluss den größeren Anteil.

Zur besseren Veranschaulichung dieser Faktoren wurden Leistungsdiagramme entwickelt.

Leistungsdiagramm einer HCP Abwassertauchpumpe Easy-Mix F20W

Abwasser-Tauchpumpen sind oft mit einem Vortex-Laufrad ausgestattet.

Was sind die Merkmale eines Vortex-Laufrad?

Ein Vortex-Laufrad erzeugt durch die Rotation des Wassers einen trichterförmigen Wirbel, der sich von der Wasseroberfläche nach unten erstreckt. Diese Art von Laufrädern zeichnet sich durch einen stark verbesserten Wirkungsgrad aus. Die Geräte sind für feste Medien geeignet und fördern diese nahezu berührungsfrei. Dadurch wird ein zuverlässiger, verstopfungsfreier und verschleißarmer Betrieb gewährleistet. Diese Eigenschaften entlasten Welle, Wälzlager und Dichtungen und erhöhen die Lebensdauer.

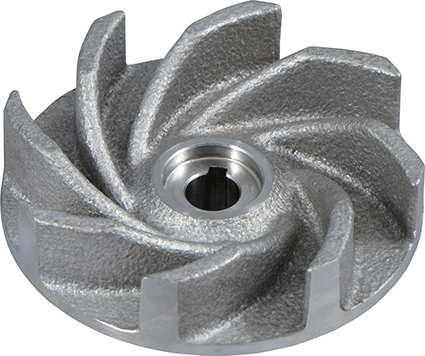

Das Vortex-Laufrad einer Abwasser-Tauchpumpe HCP Neo F5D

Abwasser-Tauchpumpen gibt es in verschiedenen Ausführungen, sie unterscheiden sich in folgenden Merkmalen:

• Förderleistung: Die Förderleistung gibt an, wie viel Wasser die Pumpe pro Stunde fördern kann und wird in Kubikmeter pro Stunde (m³/h) angegeben.
• Förderhöhe: Die Förderhöhe gibt an, wie hoch das Wasser gepumpt werden kann und wird in Metern (m) angegeben.
• Anschluss: Abwasser-Tauchpumpen sind in verschiedenen Anschlüssen erhältlich, z. B. für Schläuche oder Rohre.
• Material: Abwasser-Tauchpumpen sind in verschiedenen Materialien erhältlich, wie zum Beispiel Edelstahl oder Kunststoff.

Automatische Steuerung: Tauchpumpen mit Schwimmschalter

Viele Abwasser-Tauchpumpen sind mit einem Schwimmschalter ausgestattet. Dieser dient nicht nur dem Komfort (automatisches Ein-/Ausschalten), sondern ist vor allem der wichtigste Schutz vor Trockenlauf.

So funktioniert der Schalter (Ein- & Ausschaltpunkt)

1. Wasser steigt: Der Schwimmer (meist eine Kugel am Kabel) treibt auf der Wasseroberfläche. Steigt der Wasserstand, hebt sich der Schwimmer mit an.

2. Einschaltpunkt: Sobald der Wasserstand eine definierte Höhe erreicht, kippt der Schwimmer. Ein interner, mechanischer Schalter (oft eine Kugel, die durch Schwerkraft rollt) schließt den Stromkreis. Die Pumpe schaltet sich ein.

3. Ausschaltpunkt: Die Pumpe beginnt, das Wasser abzupumpen. Der Wasserstand sinkt, und der Schwimmer senkt sich mit ab.

4. Pumpe stoppt: Sobald der untere "Ausschaltpunkt" erreicht ist, kippt der Schalter zurück, der Stromkreis wird unterbrochen, und die Pumpe schaltet sich aus.

Dieser automatische Zyklus stellt sicher, dass die Pumpe nur läuft, wenn genügend Wasser zur Förderung (und Kühlung) vorhanden ist, und verhindert zuverlässig eine Überhitzung durch Trockenlauf.

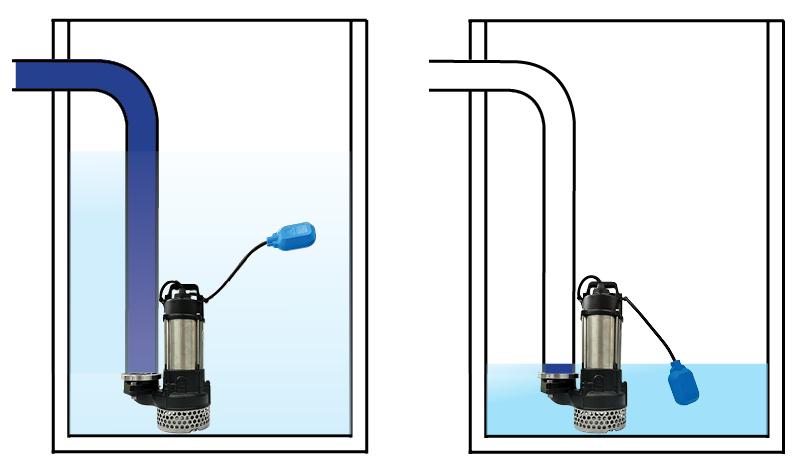

Schwimmerschalter in obiger Position – Tauchpumpe startet;
Schwimmerschalter in unterer Position Tauchpumpe stoppt (kann auch umgekehrt geschaltet werden).

Wartung einer Tauchpumpe

Es ist von großer Bedeutung, regelmäßige Wartungsarbeiten an Abwassertauchpumpen durchzuführen, um sicherzustellen, dass sie reibungslos funktionieren. Diese Arbeiten beinhalten das Reinigen der Pumpe und den Austausch der Dichtungen. Um die Lebensdauer Ihrer Tauchpumpe positiv zu beeinflussen, empfehlen wir Ihnen dringend Originalersatzteile vom Hersteller oder Fachhändler zu verwenden. Revisionen sollten ausschließlich von qualifiziertem Personal vorgenommen werden.

Fazit: Die richtige Abwasserpumpe für Ihre Anforderungen

Abwasser-Tauchpumpen sind unverzichtbar für die zuverlässige Förderung von Rohabwasser.

Ob Ihr Medium primär Feststoffe enthält oder ob langfaserige Substanzen (wie Fäkalien oder Tücher) die Herausforderung sind – die Wahl der richtigen Pumpe (z.B. mit Schneidwerk oder Vortex-Laufrad) ist entscheidend.

Für Laien kann diese Auswahl komplex sein. Unsere Experten analysieren gemeinsam mit Ihnen Ihre speziellen Einsatzbedingungen. Wir unterstützen Sie dabei, die optimale Tauchpumpe für Ihre persönliche Situation zu finden.

Kontaktieren Sie uns für eine Fachberatung!
